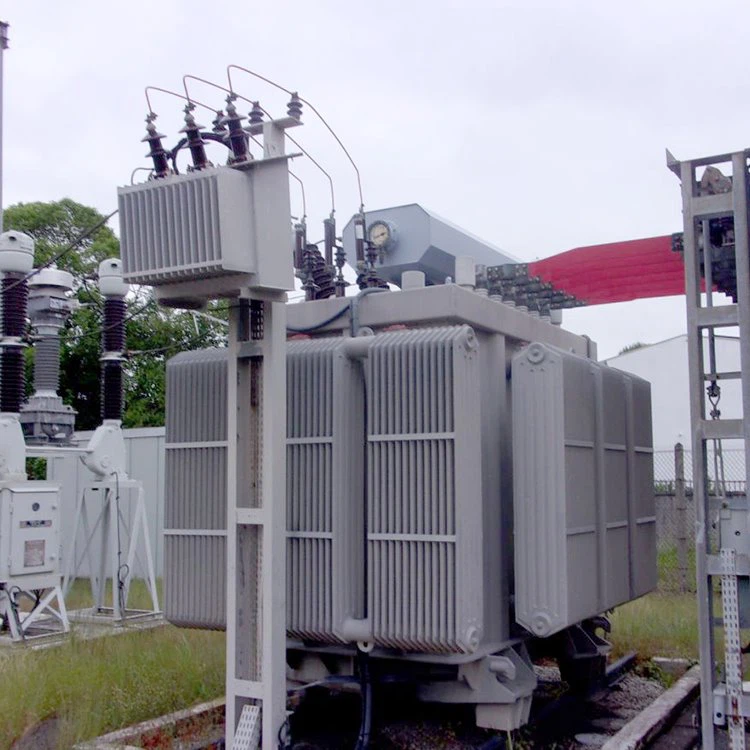

66KV 3 fázisú, második tekercses NLTC fokozatos teljesítménytranszformátor

A 66KV-tól 220KV-ig terjedő nagyfeszültségű transzformátorok aránya a TAINWEI Electric fő termékei, amelyek számos előnnyel rendelkeznek mind a minőség, mind az ár tekintetében. Minden termék teljes körűen tesztelt és tanúsított szállítás előtt.

Rengeteg termékünket exportálták és alkalmazták tengerentúli piacokon az erőművek, alállomások, ásvány- és ércipar tekintetében.

A TIANWEI Electric megbízható termékei teljesítménye és integrált szolgáltatásai miatt ismert és nagyra értékelik.

Műszaki adatok a 69kV-os, háromfázisú, második tekercses NLTC teljesítménytranszformátorhoz

Jellemzők:

1) Helyi kisülés mennyisége: A látszólagos kisülési mennyiség kisebb, mint 80 pC a névleges feszültség 1,5-szerese alatt;

2) Zaj: A 63 MVA és az alatti termékek kisebb, mint 58 dB (AN);

3) Teljesítményveszteség: Az üresjárati veszteség 30%-kal alacsonyabb, mint az IEC szabványban;

4) Megbízhatóság: Az összes használatban lévő terméken nincs sérülés vagy olajszivárgás;

Alkalmazás:

60 ~ 220 kV-os erőmű, alállomás, bányavállalat stb.

Technológiák:

Tervezés: A relatív fejlesztésű szoftvereket az elektromágneses számítások, szilárdságelemzés, szivárgási mágneses eloszlás, elektrodinamikus erő és elektromos szigetelés területén alkalmazzák.

Gyártás:

1. Mag:

Hatékonyan javítja a transzformátor üresjárati teljesítményét az alábbi módszerekkel:

1) A mag nagy áteresztőképességű, szemcseorientált, kiváló minőségű hidegen hengerelt szilíciumlemezből készül, és az anyagot a fejlett Germany Geoge GmbH automata nyíróvonallal vágják, a vágott fúrók vezérlése 0,02 mm-en belül van.

2) A szilíciumlemezek gyártása „no-upper yoke lelapolt” technológiát alkalmaz, és a szilíciumlemez összes átlapolt csatlakozása 45 szögletes. A laminált maglemezeket egy darabból préselik és epoxigyantával ragasztják, hogy a háromlábú, kétkeretes magot kapják erős és lapos integrált, jó függőleges pontossággal, ez hatékonyan javítja az üresjárati teljesítményt és csökkenti a zajokat.

3) A merevítő lemezeket a tekercs láb és a belső tekercs közötti támasztékként használják. A vastekercs epoxigyantával impregnált üvegszál szalaggal van átkötve, az olajtartály alsó része pedig ellennyomású csavarokkal van megfeszítve. A felső vas és az olajtartály felső része három helyen van rögzítve. Így az olajtartály belsejében lévő test elmozdulás nélkül ellenáll a szállítás közbeni vibrációnak.

2. Tekercselés:

1) A nagyfeszültségű (HV) tekercs átlapolt-folyamatos szerkezetet alkalmaz, hogy javítsa a feszültségjellemzőket ütközési feszültség alatt, és egyenletesen oszlassa el a feszültséget. Minden támasz és párna le van ferdítve a rendkívül megbízható szigetelés érdekében.

2) A transzformátor tekercsében cikk-cakk olajvezető szerkezet található, amely teljesen lehűti a tekercs belsejében lévő összes területet, csökkenti a tekercs hőmérséklet-emelkedését és a tekercs forró pontjait, és meghosszabbítja a szigetelés élettartamát. A nagyfeszültségű és középfeszültségű szabályozási rendszer egymástól függetlenül feszültségszabályozó tekercsekkel van ellátva, hogy kiegyenlítse az egyes tekercsek amperfordulatát, hatékonyan csökkentse a transzformátor rövidzárlatánál keletkező axiális elektrodinamikai erőt és javítsa a hirtelen rövidzárlatokkal szembeni ellenállást.

3) A tekercselés radiális "0" margót alkalmaz, a kisfeszültségű tekercs magja és papírhüvelye, valamint az LV, HV feszültségszabályozó tekercsek között, valamint a tartók és a védőlemez behelyezése előtt teljesen kiszáradtak és szorosan illeszkednek, hogy biztosítsák a teljes tekercs rendkívül jó tömörségét és koncentrikusságát.

3. Olajtartály és tartozékok

1) A tartály fala széles acéllemezt használ, amelyet összeillesztés nélkül hullámos szerkezetbe hajtanak, így csökkennek a hegesztési varratok és javul a mechanikai szilárdság, miközben a hullámos fal eltérő hatást fejt ki, és így szerepet játszik a zaj csökkentésében . A másodlagos áramkör vezetővályúi és vezérlőszekrényei mind rozsdamentes acélból készülnek, így az egész transzformátor egyszerű és jó megjelenésű.

Üzemünk területe 33 300 négyzetméter, teljes építési területe 6 100 négyzetméter. Jelenleg 260 alkalmazott dolgozik, köztük 18 technikus, akik évek óta foglalkoznak transzformátor termékek kutatásával és fejlesztésével, és 8 magas színvonalú vállalati vezető. A gyártási méretek bővülésével és a termékfajták bővülésével mára egy csúcstechnológiás innovatív vállalkozássá fejlődött, amelynek éves termelési kapacitása meghaladja az 1000 MVA-t, integrálva a nyitott típusú száraz transzformátorok, epoxik tervezését, gyártását és értékesítését. gyantából öntött száraz típusú transzformátorok, amorf ötvözet transzformátorok és speciális transzformátorok.

1. Minőségi csomagolt áramellátási megoldások biztosítása az iparágban a legrövidebb időn belül kereskedelmi és ipari ügyfelek számára.

2. Termékgyártás és szállítás a legmagasabb ipari minőségi szabványok szerint – ISO 9001 és SANS.

3. Nagy mennyiségű szabványos transzformátor és középfeszültségű kapcsolóberendezés készleten tartására fektetünk be – gyorsan szállítunk és 24 órás vészhelyzeti támogatást biztosítunk a minimális leállás érdekében.

4. Elkötelezett részlegeink, infrastruktúránk és magasan képzett személyzetünk gyors, teljes helyszíni telepítést, szervizelést és ellátást tesz lehetővé.
