Mi az az elosztó transzformátor
Az elosztó transzformátor definíciója
Az elosztótranszformátor olyan statikus elektromos berendezésre utal, amelyet az elosztórendszerben használnak a váltakozó feszültség és az áram átalakítására az elektromágneses indukció törvénye szerint, és váltakozó áramú energiát továbbítanak. A kínai transzformátortermékeket a feszültségszintek alapján általában ultra-nagyfeszültségű (750 KV és magasabb), ultranagy feszültségű (500 KV) transzformátorokra, 220-110KV transzformátorokra és 35 KV és az alatti transzformátorokra oszthatjuk. Az elosztótranszformátorok általában az elosztó hálózatban működő, 10-35KV feszültségszintű és 6300 KVA vagy az alatti teljesítményű, közvetlenül a végfelhasználókat árammal látó transzformátorokat jelentik.
Az elosztó transzformátor típusai
Az általánosan használt elosztó transzformátorok osztályozása a következőképpen foglalható össze:
(1) A fázisok száma szerint:
1) Egyfázisú elosztó transzformátorok: egyfázisú terhelésekhez és háromfázisú elosztó transzformátorcsoportokhoz használják.
2) Háromfázisú elosztó transzformátor: háromfázisú rendszerekben feszültség emelésére és csökkentésére szolgál.
(2) A hűtési módszerek szerint:

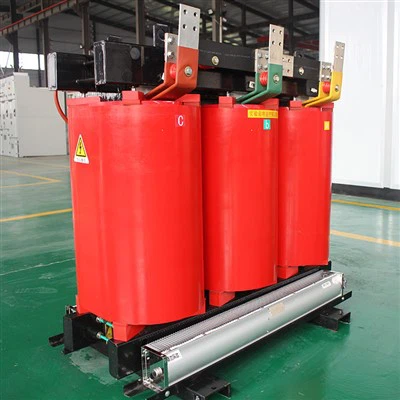

1) Száraz típusú elosztótranszformátorok: Légkonvekción alapulnak a hűtéshez, és általában kis kapacitású elosztótranszformátorokhoz használják, például helyi világításhoz és elektronikus áramkörökhöz. 2) Olajmerített elosztó transzformátorok: támaszkodjon az olajra mint hűtőközegre, mint például az olajba merülő önhűtés, az olajba merülő léghűtés, az olajba merülő vízhűtés, a kényszerített olajkeringtetés stb.
(3) Cél szerinti osztályozás:
1) Áramelosztó transzformátor: átviteli és elosztó rendszerek feszültségemelésére és csökkenésére szolgál.
2) Műszerelosztó transzformátor: például feszültségtranszformátor, áramváltó, mérőműszer és relévédő berendezés.sp;
3) Tesztelosztó transzformátor: képes nagyfeszültséget generálni és nagyfeszültségű vizsgálatokat végezni elektromos berendezéseken.
4) Speciális elosztó transzformátorok: például kemenceelosztó transzformátorok, egyenirányítós elosztó transzformátorok, beállító elosztó transzformátorok stb.
(4) Tekercselési formával osztva:
1) Kettős tekercses elosztó transzformátor: két feszültségszint csatlakoztatására szolgál az energiarendszerben.
2) Három tekercses elosztó transzformátor: általában az energiarendszer regionális alállomásaiban használják, három feszültségszintet összekötve.
3) Autotranszformátor: különböző feszültségű áramellátó rendszerek csatlakoztatására szolgál. Használható normál emelő vagy lecsökkent elosztó transzformátorként is.
(5) A vasmag formája szerint:
1) Mag típusú elosztó transzformátor: nagyfeszültségű áramelosztó transzformátorokhoz használják. 2) Shell típusú elosztó transzformátor: speciális nagy áramerősségű elosztótranszformátorokhoz, például kemenceelosztó transzformátorokhoz és hegesztő elosztó transzformátorokhoz használják; Vagy áramelosztó transzformátorok elektronikus műszerekhez, televíziókhoz, rádiókhoz stb.
Az elosztó transzformátor részei
Az olajmerült elosztó transzformátorok felépítésük szerint feloszthatók főtestre, olajtároló szekrényre, szigetelő hüvelyre, fokozatkapcsolóra, védőberendezésre stb.
1. Test
A test három részből áll: vasmagból, tekercsből és szigetelőolajból. A tekercs a transzformátor áramköre, a vasmag pedig a transzformátor mágneses áramköre. A kettő alkotja a transzformátor magját, amely az elektromágneses rész.
1. 1 vasmag
A vasmag a transzformátor fő mágneses áramköri része. Általában melegen vagy hidegen hengerelt, magas szilíciumtartalmú, 0,35 vagy 0,5 mm vastagságú, szigetelőfestékkel bevont szilikon acéllemezekből áll, a vasmag két részre oszlik. részei: vasmagoszlop és vasjárom. A vasmagos oszlopot tekercs borítja, a vasjárom pedig a mágneses áramkör lezárására szolgál. A vasmag szerkezetének két alapvető formája van: a magtípus és a héjtípus.
1. 2 tekercs
A tekercs a transzformátor áramköri része, általában szigetelt lapos rézhuzal vagy kerek rézhuzal tekercselésével készül. A tekercselés a transzformátor magoszlopra, a kisfeszültségű tekercs a belső rétegre, a nagyfeszültségű tekercselés a kisfeszültségű tekercs külső rétegére, a szigetelőanyagból készült hüvelyek pedig a között. a kisfeszültségű tekercs és a vasmag, valamint a nagyfeszültségű tekercs és a kisfeszültségű tekercs között a szigetelés megkönnyítése érdekében.
1.3 Szigetelő olaj
A transzformátorolaj összetétele nagyon összetett, főként cikloalkánokból, alkánokból és aromás szénhidrogénekből áll. Az elosztó transzformátorokban a transzformátorolaj két szerepet tölt be: az egyik a transzformátor tekercsek, a tekercsek és a vasmagok, valamint az olajtartályok közötti szigetelés. A második az, hogy a transzformátorolaj melegítés után konvekciót hoz létre, amely hőelvezető szerepet játszik a transzformátor magján és tekercsén. Az általánosan használt transzformátorolajnak három specifikációja van: No. 10, No. 25 és No. 45. A címkéje azt a hőmérsékletet mutatja, amelyen az olaj nulla alatt kezd megszilárdulni. Például a "No. 25" olaj azt jelzi, hogy ez az olaj -25 fokon kezd megszilárdulni. Az olajspecifikációt a helyi éghajlati viszonyok alapján kell kiválasztani.
1.2 Olajtároló tartály
Az olajtartály az olajtartály felső fedelére van felszerelve. Az olajtároló tartály térfogata az olajtartály térfogatának körülbelül 10 százaléka. Az olajtároló tartály és az olajtartály között csövek vannak összekötve. Amikor a transzformátor térfogata az olaj hőmérséklet-változásával növekszik vagy összehúzódik, az olajtároló tartály szerepet játszik az olaj tárolásában és utánpótlásában, biztosítva, hogy a vasmag és a tekercs elmerüljön az olajban; Ugyanakkor az olajtároló tartály beépítése miatt az olaj és a levegő érintkezési felülete csökken, csökkentve az olaj lebomlási sebességét.
Az olajtartály oldalán található egy olajmutató, az üvegcső mellett pedig szabványos olajszint-vonalak találhatók -30 fokos, plusz 20 fokos és plusz 40 fokos olajhőmérsékletekhez, jelezve az olajszintet, az üzembe nem helyezett transzformátoroknak el kell érniük; A standard sor elsősorban azt tükrözi, hogy a transzformátor olajszintje megfelelő-e különböző hőmérsékleteken történő működés esetén.
Az olajtároló tartályon légzőnyílások vannak felszerelve, amelyek összekötik a tartály felső részét a légkörrel. A transzformátorolaj hőtágulása során az olajtartály felső részén lévő levegő be- és kiléphet a légzőnyíláson keresztül, és az olajszint emelkedhet vagy csökkenhet, hogy megakadályozza az olajtartály deformálódását vagy akár károsodását.
1.3 Szigetelő persely
Ez a fő szigetelőeszköz a transzformátordobozon kívül, és a legtöbb transzformátor szigetelő hüvely porcelán szigetelő hüvelyt használ. A transzformátor nagy- és kisfeszültségű szigetelőhüvelyeket használ a transzformátor nagy- és kisfeszültségű tekercseinek vezetékeinek az olajtartály belsejéből az olajtartályon kívülre történő vezetésére, így a transzformátor tekercsét a földtől (héj és mag) elszigeteli. a fix vezetékeket a külső áramkörrel összekötő fő alkatrész is. A nagyfeszültségű porcelán persely viszonylag magas, míg a kisfeszültségű porcelán persely viszonylag rövid.
1.4 Érintse meg a Váltó gombot
A transzformátor nagyfeszültségű tekercsének csapjának megváltoztatására és a csap helyzetének beállítására szolgáló eszköz növelheti vagy csökkentheti a primer tekercs fordulatszámát a feszültségarány megváltoztatásához és a kimeneti feszültség beállításához. Üresjárati feszültségszabályozásnak nevezzük a fokozatkapcsoló helyzetének manuális megváltoztatását, miután a transzformátort lekapcsolták az üzemből és leválasztották a hálózatról, és beállítják a kimeneti feszültséget.
1.5 Védőeszközök
1.5.1 Gázrelé
A gázrelé a transzformátor olajtartálya és az olajtároló tartály közötti összekötő cső közepére van beépítve, és a vezérlőáramkörre csatlakoztatva gázvédelmi berendezést alkot. A gázrelé felső érintkezője külön áramkört képez a fénygázjellel, míg a gázrelé alsó érintkezője a külső áramkörhöz csatlakozik, hogy nehéz gázvédelmet képezzen. A nehézgáz működés kioldja a nagyfeszültségű megszakítót, és nehézgáz működési jelet küld;
1.5.2 Robbanásbiztos cső
A robbanásbiztos cső a transzformátorok biztonsági védőberendezése, a transzformátor nagy fedelére szerelve. A robbanásbiztos cső össze van kötve a légkörrel, és hiba esetén a hő hatására a transzformátorolaj elpárolog, amitől a gázrelé vészjelzést küld, vagy megszakítja az áramellátást, hogy megakadályozza az olajtartály felrobbanását. .
Elosztó transzformátor alkalmazás
1.Átviteli és elosztási alkalmazások
A transzformátorokat széles körben használják különféle átviteli és elosztási alkalmazásokban. Az erőátvitel a nagyfeszültségű villamos energia erőműből egy alállomásra történő mozgásaként definiálható, míg az elosztás a nagy amplitúdójú feszültségjelek lényegesen kisebb értékű feszültségjelekké történő átalakítását jelenti. Ezenkívül az elosztórendszer által allokált alacsonyabb szintű feszültségjelek különböző háztartási és kereskedelmi alkalmazásokhoz használhatók. Az energia az erőműtől a rendeltetési helyre vezetékeken és kábeleken keresztül keringethető. Az ilyen alkalmazásokban transzformátorok használhatók a jelek frekvenciájának és amplitúdójának állandó értéken tartására.
2.Acélgyártás
Az acélgyártó üzemek tipikus példái a kereskedelmi alkalmazásoknak, ahol a transzformátorok használata könnyen megfigyelhető. Az acélgyártási folyamat főként a nyersanyagok olvasztását, hegesztését, formázását és hűtését foglalja magában. Az alkatrészek olvasztásához és hegesztéséhez nagyon nagy áram szükséges; Az alkatrészek hűtéséhez azonban viszonylag alacsony áramértékre van szükség. Ennek az áramnak a gyakori szabályozása érdekében a teljes gyártási folyamat során általában nagyfeszültségű transzformátorokat használnak. Az acélgyártó iparban a transzformátorok általában növelik vagy csökkentik a feszültségértékeket az áramkör különböző pontjain, és segítik a felhasználókat a szükséges áram elérésében.
3.Hűtőfolyadék
Ha egy transzformátort levegőn szárított formában használnak, akkor hűtő hatást lehet elérni. A transzformátorok hűtőhatása könnyen felhasználható a hűtőszekrényekben, hogy az élelmiszerek hűtve és frissen maradjanak. A hűtőgépekben és más kapcsolódó alkalmazásokban használt transzformátorok a hűtés mellett a szükséges feszültségszabályozást is biztosítják a túlfeszültségek és a feszültségkiegyensúlyozatlanságok elkerülése érdekében, ezzel biztosítva a berendezés biztonságát. Ezenkívül a transzformátorok még az áramellátás hirtelen megszűnése után is segíthetnek a hűtőszekrény hűtésének egy ideig fenntartani.
4.légkondicionálás
A légkondicionálás egy másik példa a mindennapi életben alkalmazott alkalmazásokra, amelyek transzformátort használnak az általános működéshez a felhasználó kívánt optimális értékére, lehetővé téve a légkondicionáló és a ventilátor egyidejű működését, és az áramkörön keresztüli áramáramlást az aktuális igényeknek megfelelően szabályozva. A fűtő-, szellőző- és klímaberendezések is hasonló módon használnak transzformátorokat működésük egyszerűsítésére, működésük fokozására és az energiafogyasztás optimalizálására.
5. Ipari felhasználás
A transzformátorokat különféle ipari berendezésekben használják, például hegesztőgépekben, elektromos kemencékben, galvanizálógépekben, elektromos motorokban stb., hogy biztosítsák számukra az áramellátást.
1) Elektromos kemence: Az elektromos kemence egy gyakori fűtőberendezés az ipari termelésben, amely nagy feszültséget és áramot igényel a magas hőmérséklet előállításához. Emiatt a transzformátorokat az iparban gyakran használják kisfeszültségű és nagyáramú áramforrások nagyfeszültségű és kisáramú áramforrásokká való átalakítására, hogy biztosítsák az elektromos kemencékhez szükséges nagy energiabevitelt.
2) Elektromos hegesztőgép: Az elektromos hegesztőgépek magas hőmérsékletet és nagy energiát igényelnek rövid távú íveken keresztül a hegesztett alkatrészek feldolgozásához. Egyes nagy teljesítményű hegesztőgépekben transzformátorokat használnak a feszültség és az áram megváltoztatására, hogy biztosítsák a teljesítmény stabilitását és a túlterhelés elleni védelmet.
3) Galvanizáló gép: A galvanizálási folyamat nagy mennyiségű elektromos energiát igényel, és a bevonat minőségének biztosítása érdekében biztosítani kell az áramellátás stabilitását. Ezért a transzformátorokat gyakran használják az iparban a kisáramú és nagyfeszültségű áramforrások nagyáramú és alacsony feszültségű áramforrásokká történő átalakítására.
4) Ipari áramtermelés: Az ipari területen bizonyos típusú ipari generátoroknak át kell alakítaniuk a kimeneti feszültségüket, hogy alkalmazkodjanak a különböző berendezésekhez és alkalmazásokhoz. A transzformátor a kimeneti feszültség átalakításának egyik alapvető összetevője.
5) Frekvenciaváltók: A frekvenciaváltókat széles körben használják ipari berendezésekben.
Elosztó transzformátor csatlakozások
(1) Yyn0, ahol Y azt jelenti, hogy a nagyfeszültségű tekercs csillaggal van bekötve, y azt, hogy a kisfeszültségű tekercs csillaggal van bekötve, n azt jelenti, hogy a nulla vezeték ki van vezetve a szekunder középpontból tekercselés, és a 0 azt jelenti, hogy a nagyfeszültségű és a kisfeszültségű vonali feszültség fázisa megegyezik. Használható háromfázisú négyvezetékes vagy háromfázisú ötvezetékes rendszerek tápkimeneteként, és kis kapacitású elosztótranszformátorokhoz használható tápellátás és világítási terhelések ellátására.
(2) Dyn11: ahol D azt jelenti, hogy a nagyfeszültségű tekercs delta kapcsolású, y azt, hogy a kisfeszültségű tekercs csillaggal van bekötve, n azt jelenti, hogy a szekunder tekercs nullapontja közvetlenül földelve van, és nulla vezeték van kihúzva. A 11 pedig 30 fokos fáziskülönbséget jelent a nagy- és kisfeszültségű vonali feszültségek között. Általában a TN vagy TT rendszer földelő kisfeszültségű elektromos hálózatában használják Kínában.
(3) Yd11: Az elsődleges tekercs csillag alakban, a szekunder tekercs háromszög alakban van csatlakoztatva. Általában táptranszformátorként használják 10 kV-os vagy 35 kV-os elektromos hálózatokhoz, valamint állomás transzformátorként erőművekben. A szekunder tekercs háromszögben van csatlakoztatva a harmadik harmonikus feszültség kiküszöbölésére.
(4) YNd11: A primer tekercs csillag alakban van csatlakoztatva, és a nulla vezeték közvetlenül a nullaponttól, míg a szekunder tekercs háromszög alakban van csatlakoztatva. A csillag alakban csatlakoztatott nagyfeszültségű tekercs √ 3-szor kisebb feszültséget visel, mint a háromszög alakban csatlakoztatott, ami jó gazdasági előnyökkel járhat. Általában olyan energiaellátó rendszerekben használják, ahol a semleges pont közvetlenül földelve van 110 kV-on vagy magasabb feszültségen.
Az elosztó transzformátor minősítése
50kVA,63kVA,80kVA,100kVA,125kVA,160kVA,200kVA,250kVA,315kVA,400kVA,500kVA,630kVA,800kVA,1000kVA,1250kVA,1000kVA,1250kVA,1600kVA,5kVA,50kVA,50kVA,3 kVA,5000kVA,6300kVA,8000kVA,10000kVA
